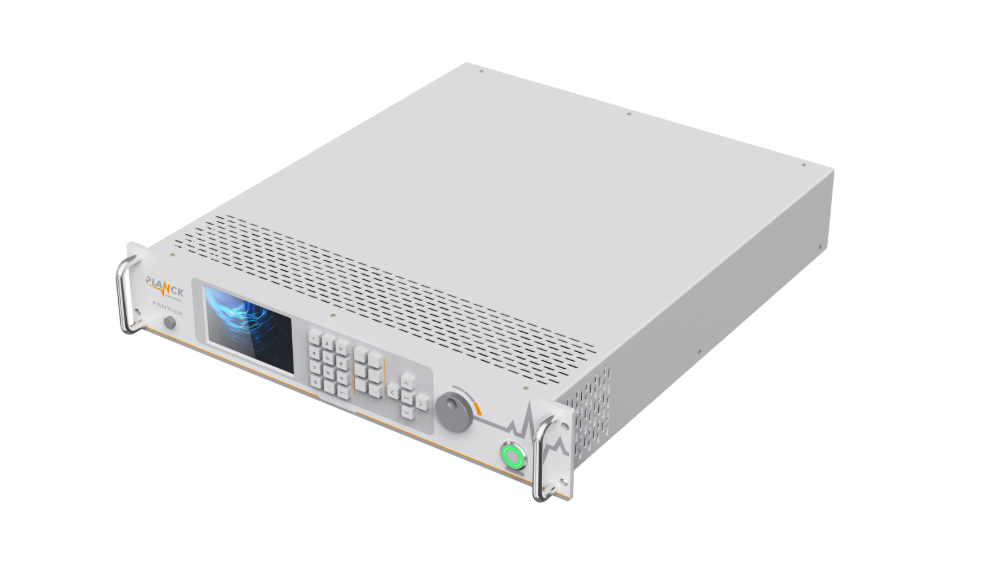

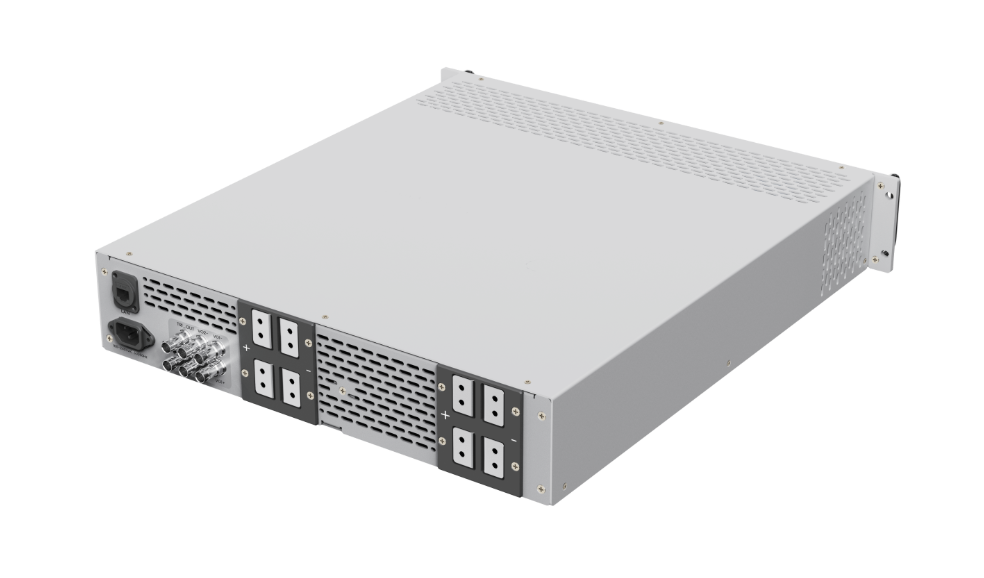

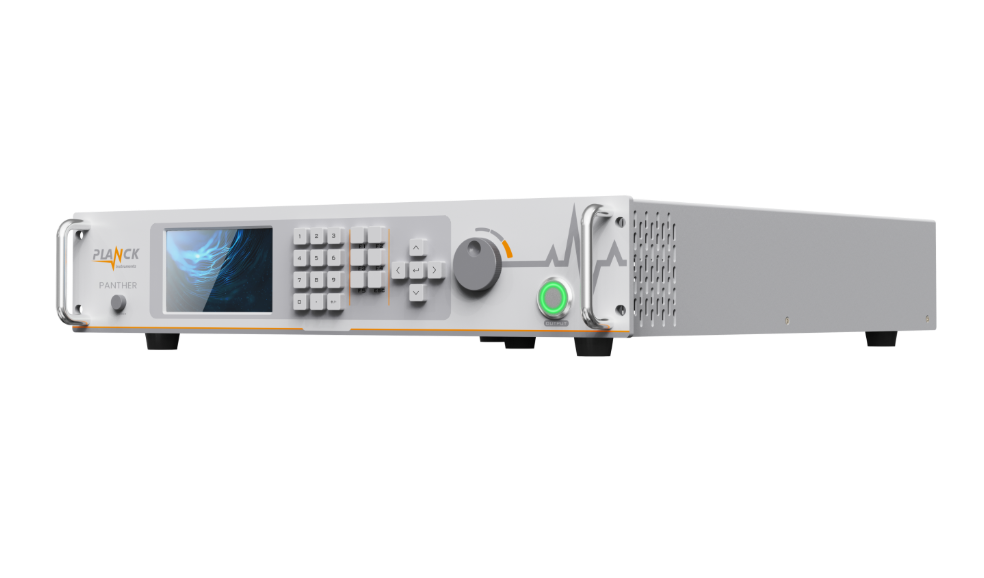

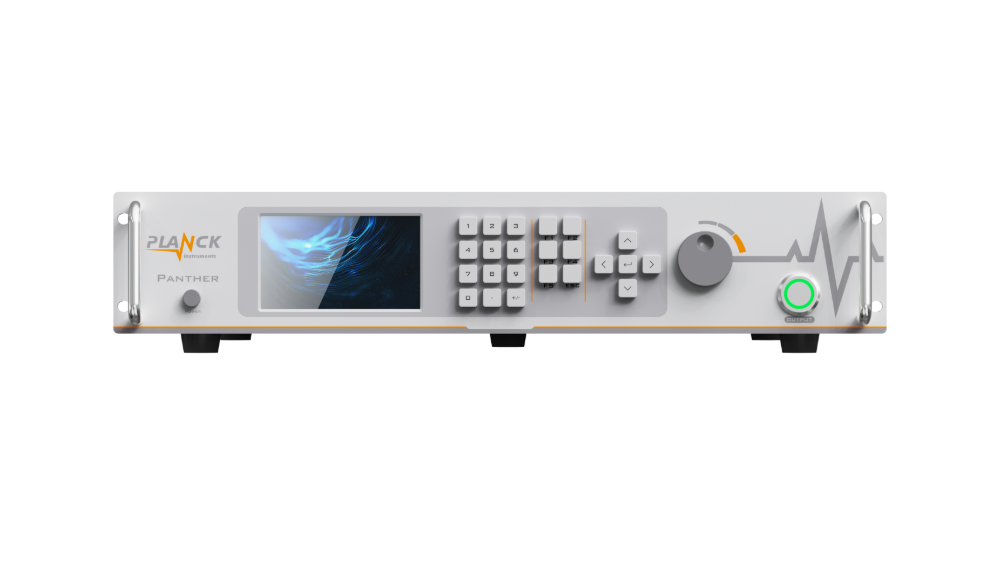

Panther - 5200
产品特性
- 支持多模块线性电流均分
- 具备快速电流上升沿特性
- 支持大电流与宽脉冲工作模式
- 提供波形质量调节能力
- 具备高被测器件（DUT）耐压能力
- 内置高精度补偿机制
- 在高 CMRR 与高转换速率条件下实现高精度采样
技术参数
|
电流源（输出） |
电流测量 | ||||
| 量程 | 设定分辨率 | 精度（% + 偏置） | 量程 | 设定分辨率 | 精度（% + 偏置） |
|
5A-100A |
2mA |
±(1%+0.1%FS) | 5A-100A | 4mA | 0.5% |
| 101A-500A | 8mA |
±(1%+0.1%FS) |
101A-500A | 30mA | 0.5% |
| 501A-1000A | 16mA | ±(1%+0.1%FS) |
501A-1000A |
60mA | 0.5% |
| 1001A-2000A | 32mA | ±(1%+0.1%FS) |
1001A-2000A |
120mA | 0.5% |
|
电压测量 |
||
|
量程 |
设定分辨率 |
精度（% + 偏置） |
|
10V |
0.5mV | 0.2% ± 1mV |
|
项目 |
技术规格 | |
| 电流范围 |
5~2000A |
|
|
电流精度 |
≤1% + 0.1%FS | |
| 脉冲宽度范围 |
50μs~10ms |
|
| 脉冲频率 |
0.01~0.2Hz |
|
| 最小上升沿时间 |
<20us |
|
