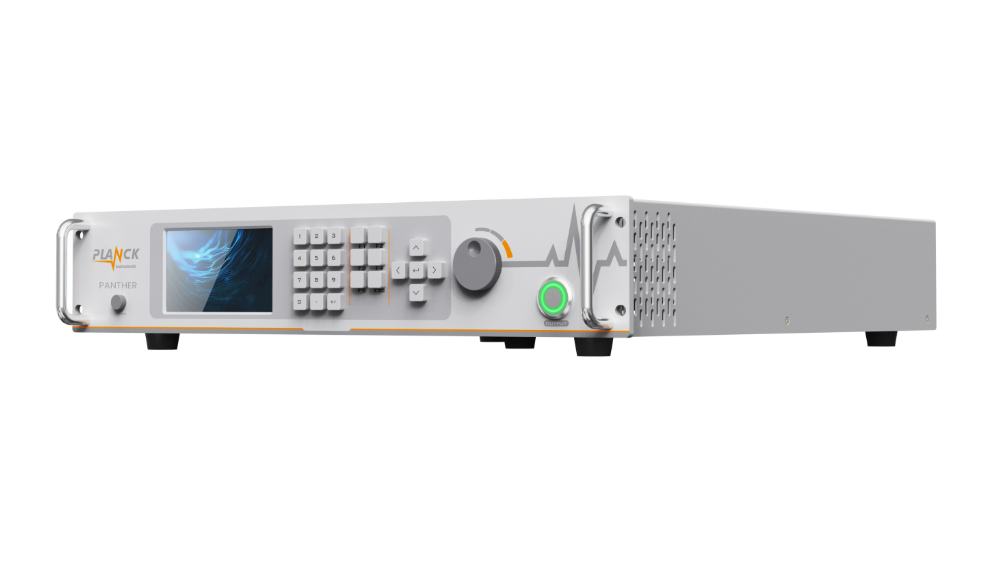

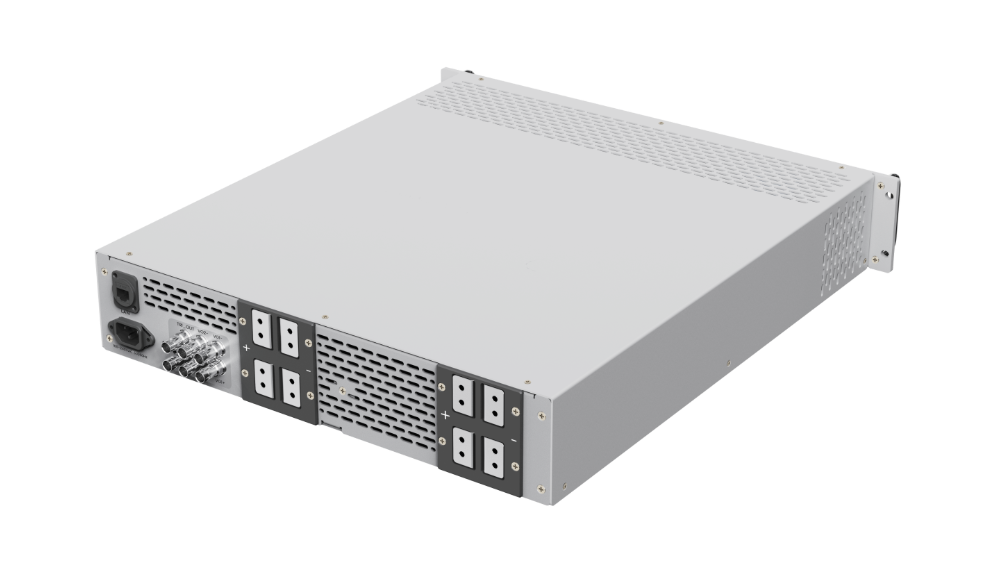

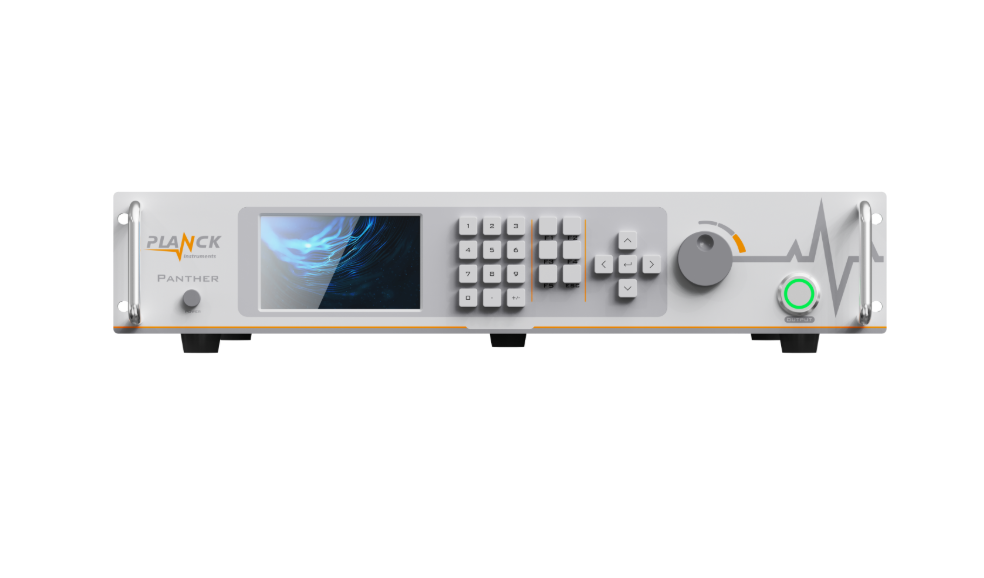

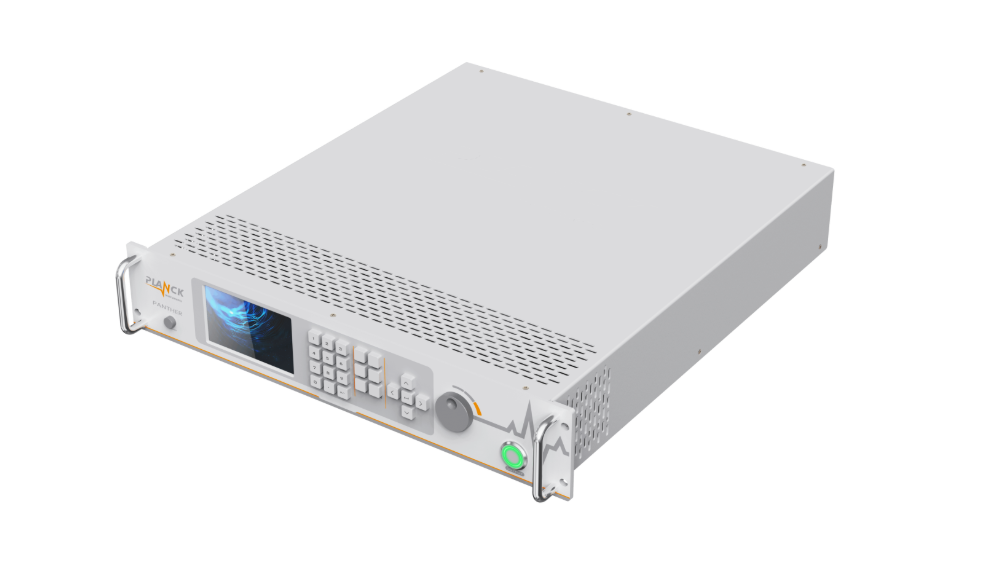

Panther 脉冲大电流源测量单元 3050 / 3100 / 3150 / 3200
产品特性
- 广泛适用于 IGBT、SiC MOSFET 等功率半导体器件的测试需求。
- 支持 500A、1000A、1500A、2000A 的大电流输出能力。
- 支持双通道同时远端电压测量，采样点可配置。
- 输出电流的上升沿和下降沿时间典型值可达 20 μs。
- 输出脉冲宽度范围为 40 μs 至 2 ms。
技术参数
|
电流源（输出） |
电流测量 | ||||
| 量程 | 设定分辨率 | 精度（% + 偏置） | 量程 | 设定分辨率 | 精度（% + 偏置） |
|
5A-100A |
1A |
0.2% of Range ± 10mA | 5A-100A | 6mA | 0.1% of Range ± 50mA |
| 101A-200A | 1A |
0.2% of Setting ± 10mA |
101A-200A | 25mA | 0.1% of Reading ± 50mA |
| 201A-300A | 1A | 0.2% of Setting ± 15mA |
201A-300A |
25mA | 0.1% of Reading ± 50mA |
| 301A-400A | 1A | 0.2% of Setting ± 20mA |
301A-400A |
25mA | 0.1% of Reading ± 50mA |
| 401A-500A | 1A | 0.2% of Setting ± 25mA |
401A-500A |
25mA | 0.1% of Reading ± 50mA |
| … | … | … |
… |
… | … |
| … | … | … |
… |
… | … |
| 1901A-2000A | 1A | 0.2% of Setting ± 100mA |
1901A~2000A |
25mA | 0.1% of Reading ± 50mA |
|
电压测量 |
||
|
量程 |
设定分辨率 |
精度（% + 偏置） |
|
0-2V |
100μV |
0.01% of Range ± 0.3mV |
| 2V-20V |
700μV |
0.01% ± 1mV |
