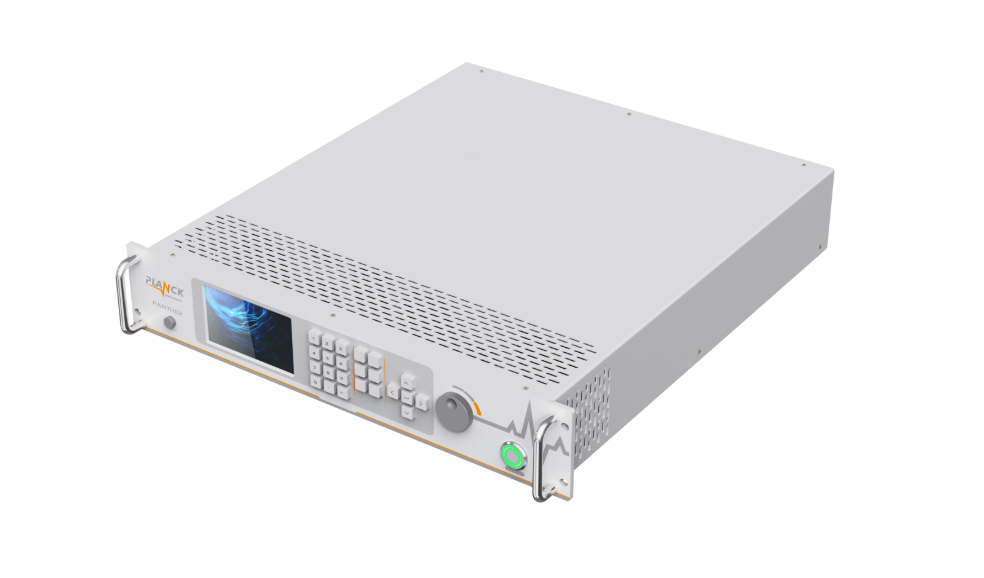

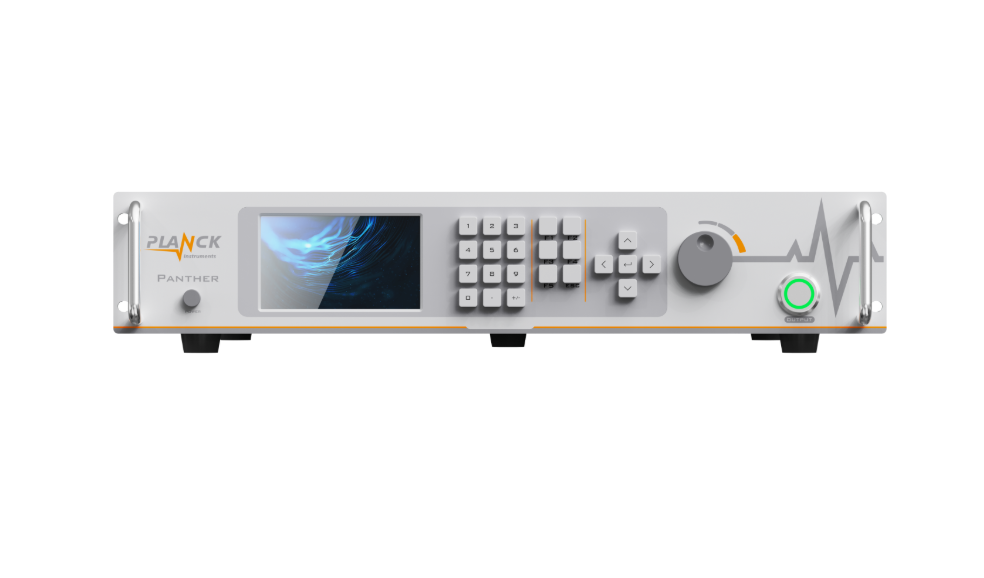

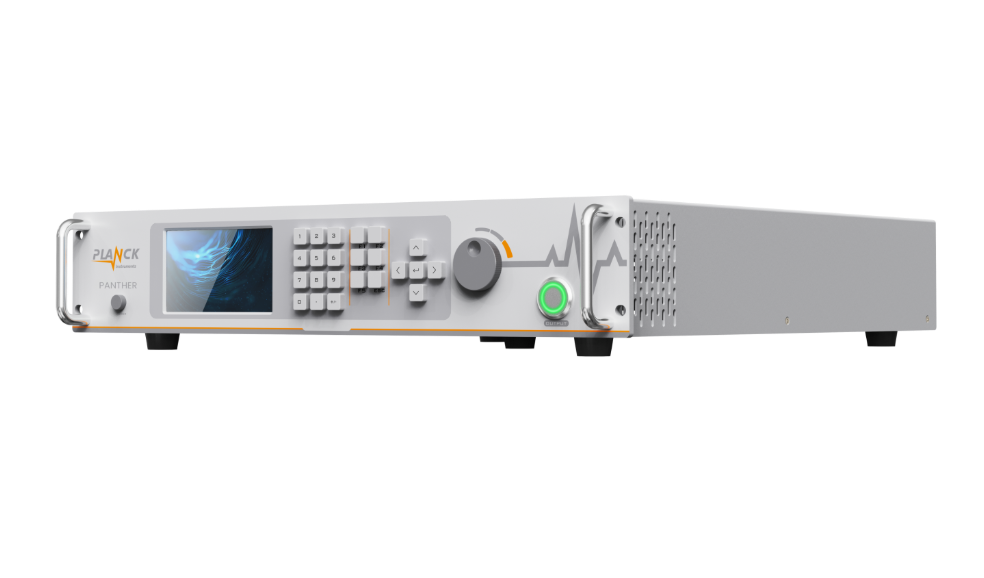

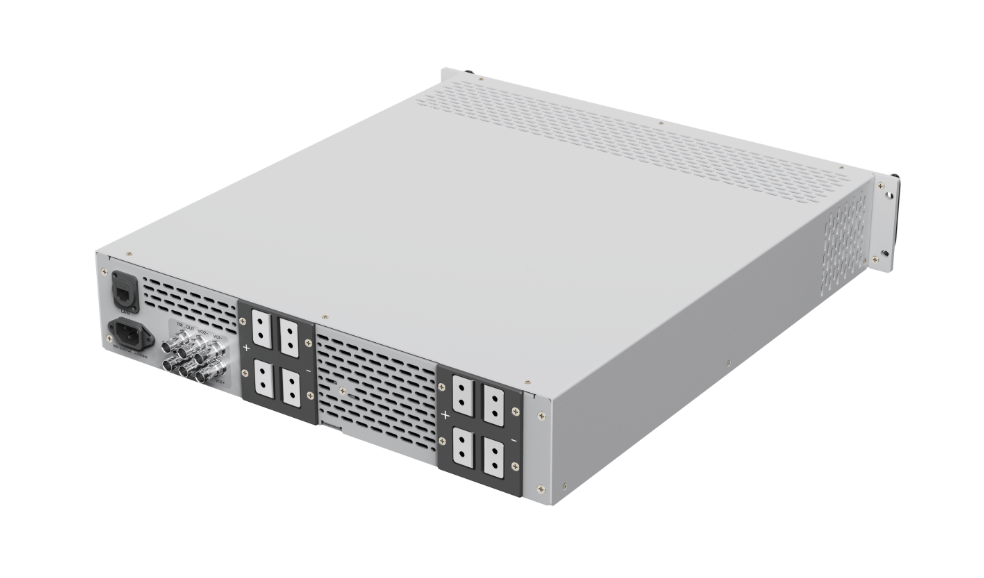

Panther - 3020
产品特性
- 高精度、宽电流输出范围以及陡峭的脉冲边沿特性
- 支持远端电压感测（Remote Sense），采样点可灵活配置
- 输出电流可在 10 mA 至 200 A 范围内调节，脉冲宽度可在 20 μs 至 200 μs 之间设置
- 广泛应用于二极管、IGBT、SiC MOSFET 等器件的测试，同时适用于对脉冲电流快速响应和高速高精度电压采样有要求的测试场景
技术参数
|
电流源（输出） |
电流测量 | ||||
| 量程 | 设定分辨率 | 精度（% + 偏置） | 量程 | 设定分辨率 | 精度（% + 偏置） |
| 40mA |
1μA |
±0.2% ± 50uA | 40mA | 3μA | ±0.5% ± 50μA |
| 300mA | 5μA |
±0.2% ± 50uA |
300mA | 30μA | ±0.5% ± 50μA |
| 1.5A | 30μA | ±0.2% ± 5mA |
1.5A |
300μA | ±0.5% ± 5mA |
| 10A | 200μA | ±0.2% ± 5mA |
10A |
1.5mA | ±0.5% ± 5mA |
| 200A | 4mA | ±0.2% ± 10mA |
200A |
10mA |
±0.5% ± 10mA |
|
电压测量 |
||
|
量程 |
设定分辨率 |
精度（% + 偏置） |
| 0.4V |
20μV |
±0.2% ± 1mV |
| 1V |
40μV |
±0.2% ± 1mV |
| 10V |
400μV |
±0.2% ± 1mV |
